Ovládanie okien

Demontáž ovládania okien FABIA

Bod 1.: demontáž tapecu

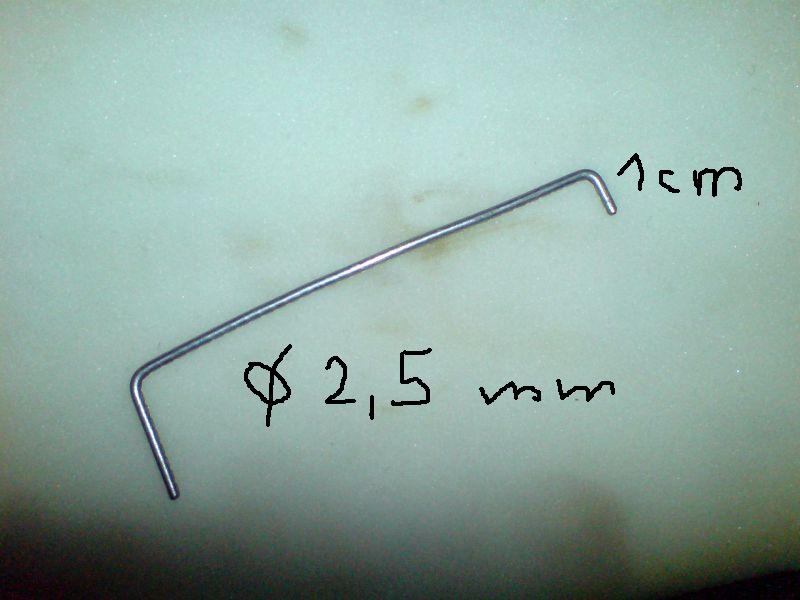

Odjistíme ovládání oken

ovladanie okien 1



ovladanie okien 2

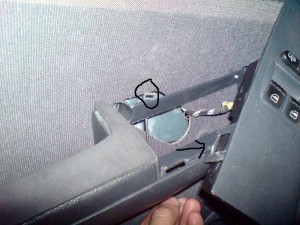

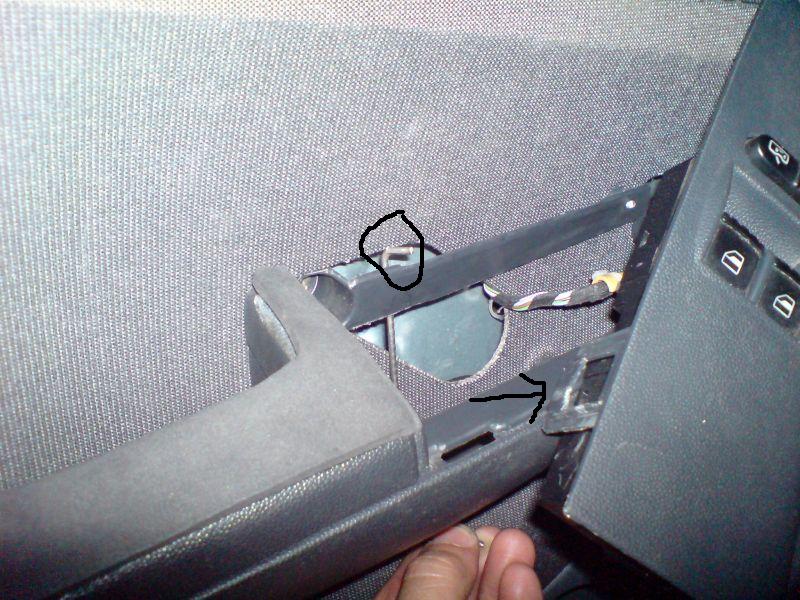

ovladanie okien 3

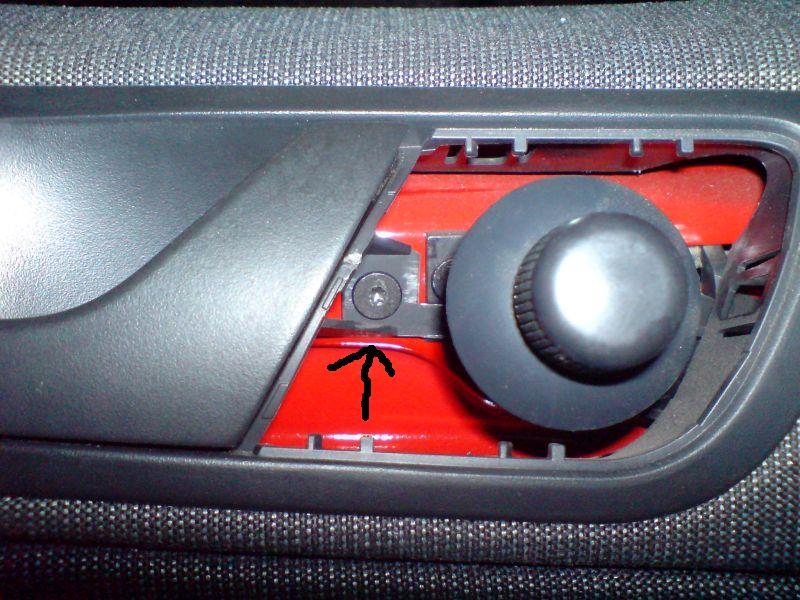

Sundáme krytku na ovl.zrcátka a povolíme šroub

ovladanie okien 4

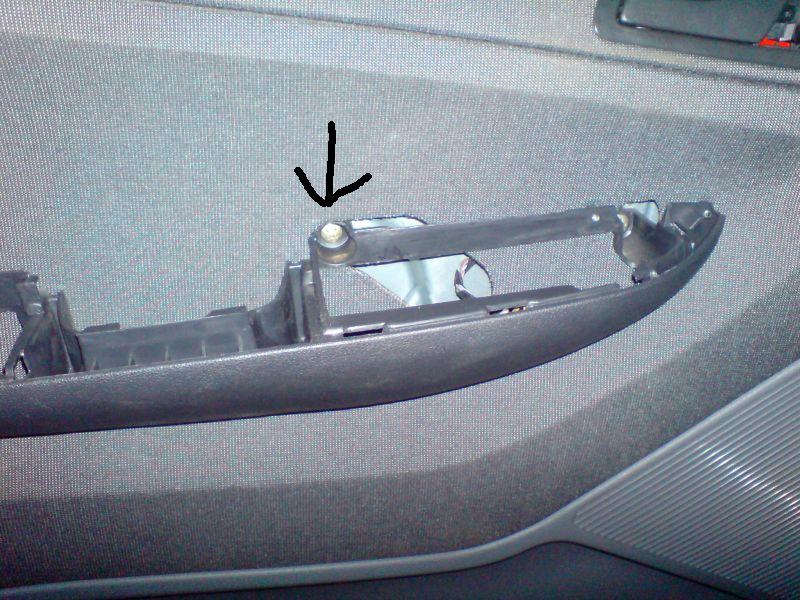

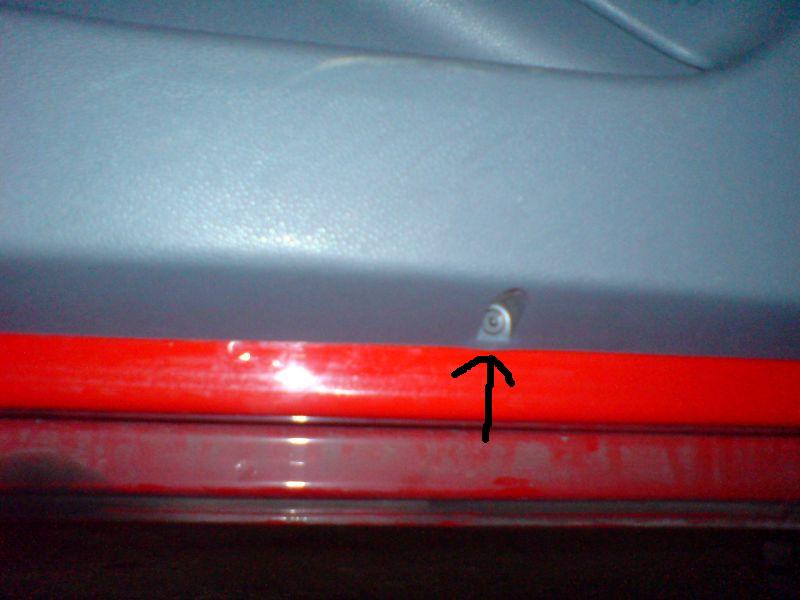

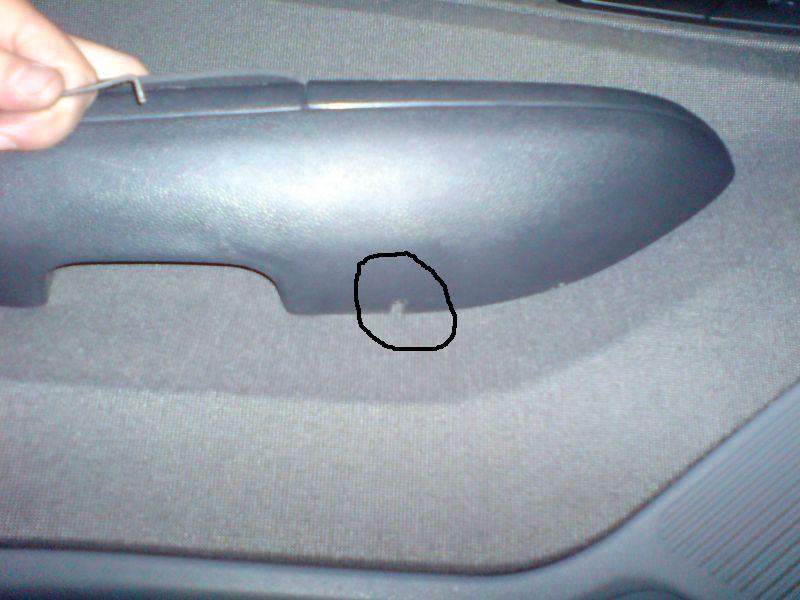

dále povolíme šrouby pod madlem a na spodní části tapecu

ovladanie okien 5



ovladanie okien 6



těd budeme pomalu od spodku odtrhávat až se uvolní a půjde vysadit směrem nahoru

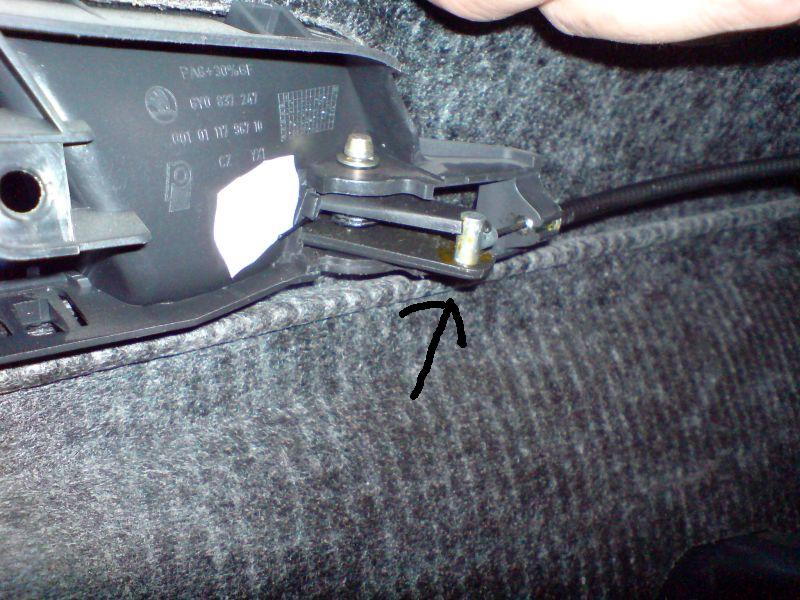

a v neposlední řadě odjístíme vnitří kliku a odpojíme LED-ku

ovladanie okien 7



Bod 2.:
Demontáž stahovačky

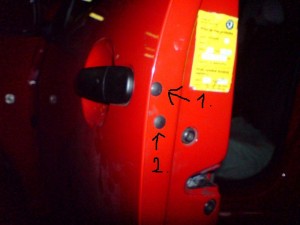

Sundat krytky 1.a 2. pod nimi se nachází Torx na zajištění vložky zámku.

ovladanie okien 8



Torx č.1 nutno dostatečně povolit,ale nevyndavat(u starších modelů se nedával,ale nejsem si přesně jist do kterého roku to bylo)

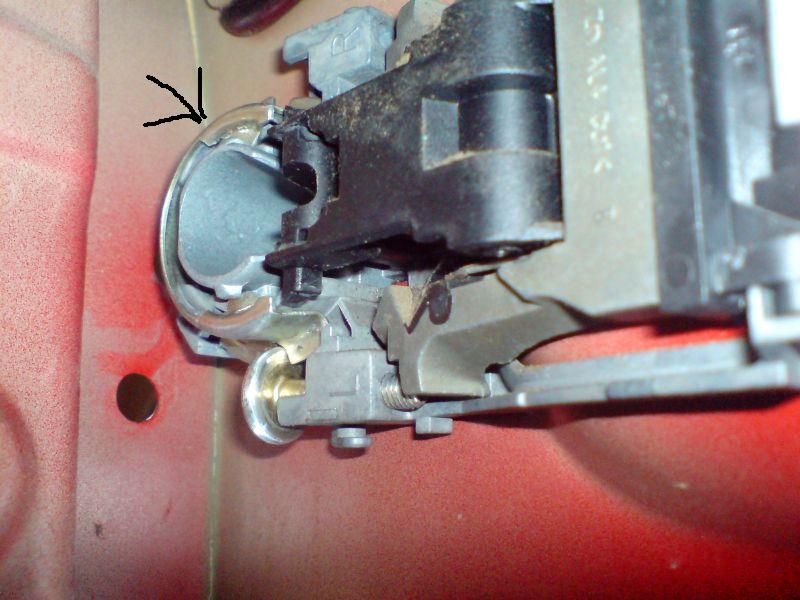

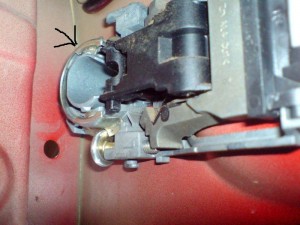

Torxem č.2 povolovat a zároveň vyndavat vložku,ale pozor hrozí nebezpečí uvolnění zajištovací korunky,

ovladanie okien 9

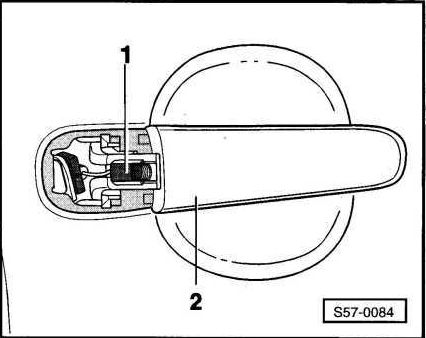

která může spadnout do dveří (právě proto vzniklo toto téma)po vyndání vložky odjístíme táhlo vnější kliky(1)

ovladanie okien 10

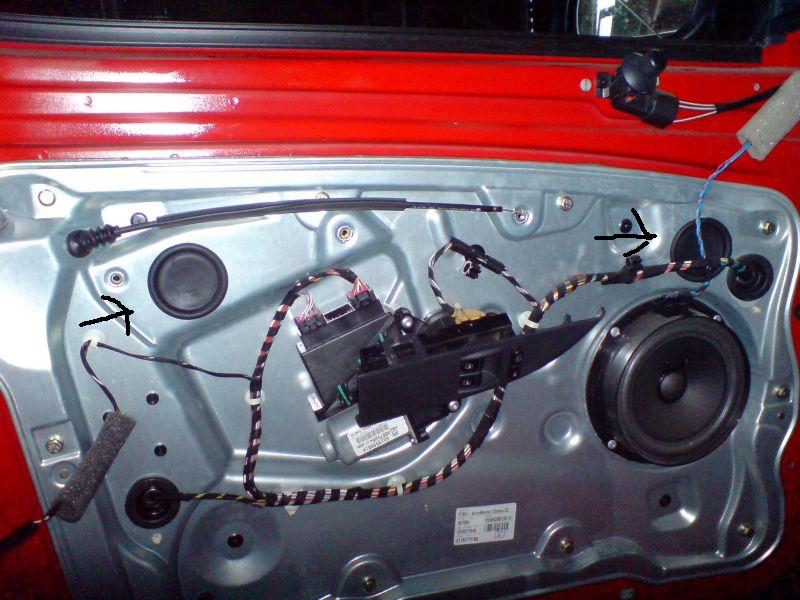

dále sundat dvě velké záslepky na plechu stahovačky

ovladanie okien 11



a najet oknem do polohy kdy budou vydět zajištovací šrouby skla.
Tyto šrouby trochu povolit a sklo zajistit v uzavřeném stavu pomocí lepící pásky.

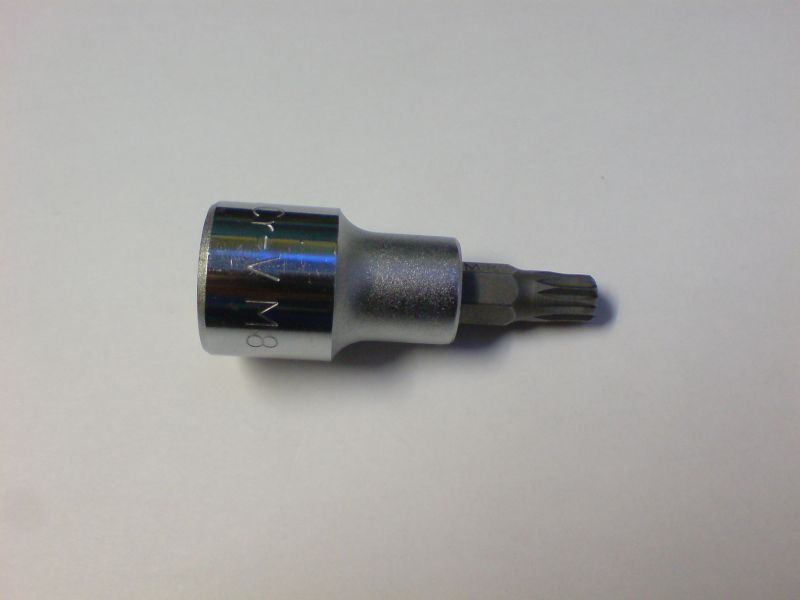

těd povolíme tímto bitem(POZOR nejedná se o Torx,ale o 12ti hran M8)

ovladanie okien 12

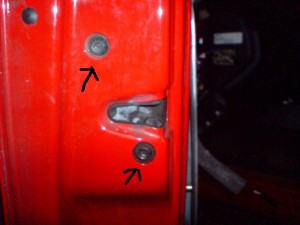

zajištovací šrouby zámku

ovladanie okien 13



(zámek zůstane vyset přes táhlo na plechu).

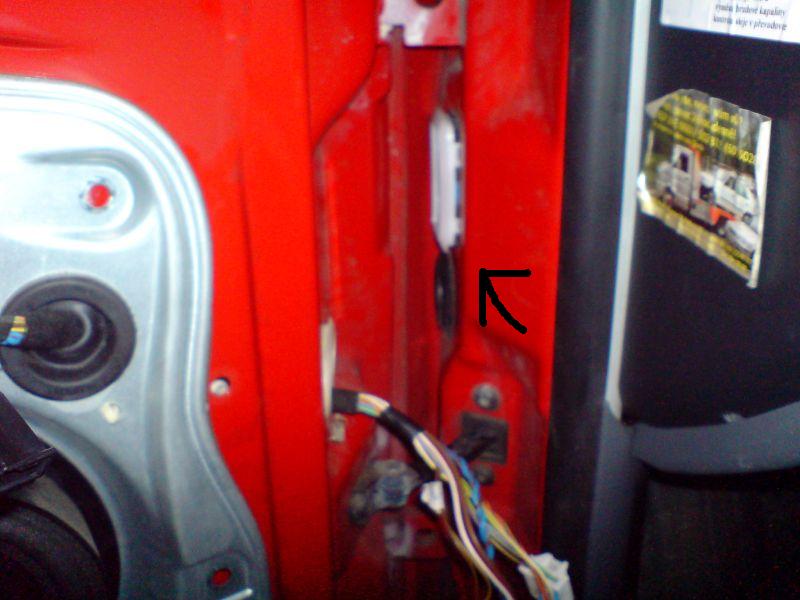

dálší krok je odpojit konektory v A sloupku a výškový reproduktor

ovladanie okien 14



a naposled povolíme šrouby,které drží plech, u novějších modelů (cca od RV 12/03) jsou nýty

ovladanie okien 15



A těd můžeme pomalu sundavat plech stahovačky a to mírně nahoru a směrem k pantům dvěří, ale pozor můsí se opatrně a byste si nepoškrabali lak(je to jěžek v kleci :palec2: )



Bod 3.:

Zpětná montáž

Vše v opačném pořadí.

To je asi vše, ale kdo se přesto bojí ať nechá vydělat servisákům.



AUTOR: Kubenec
