Čistenie TURBA

Čistenie Turba

V následujúcich fotografiach uvidíte demontáž a čistenie turba (Cleaning Turbo) na motore 1.9 TDI.

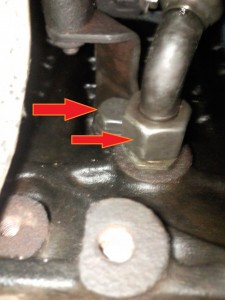

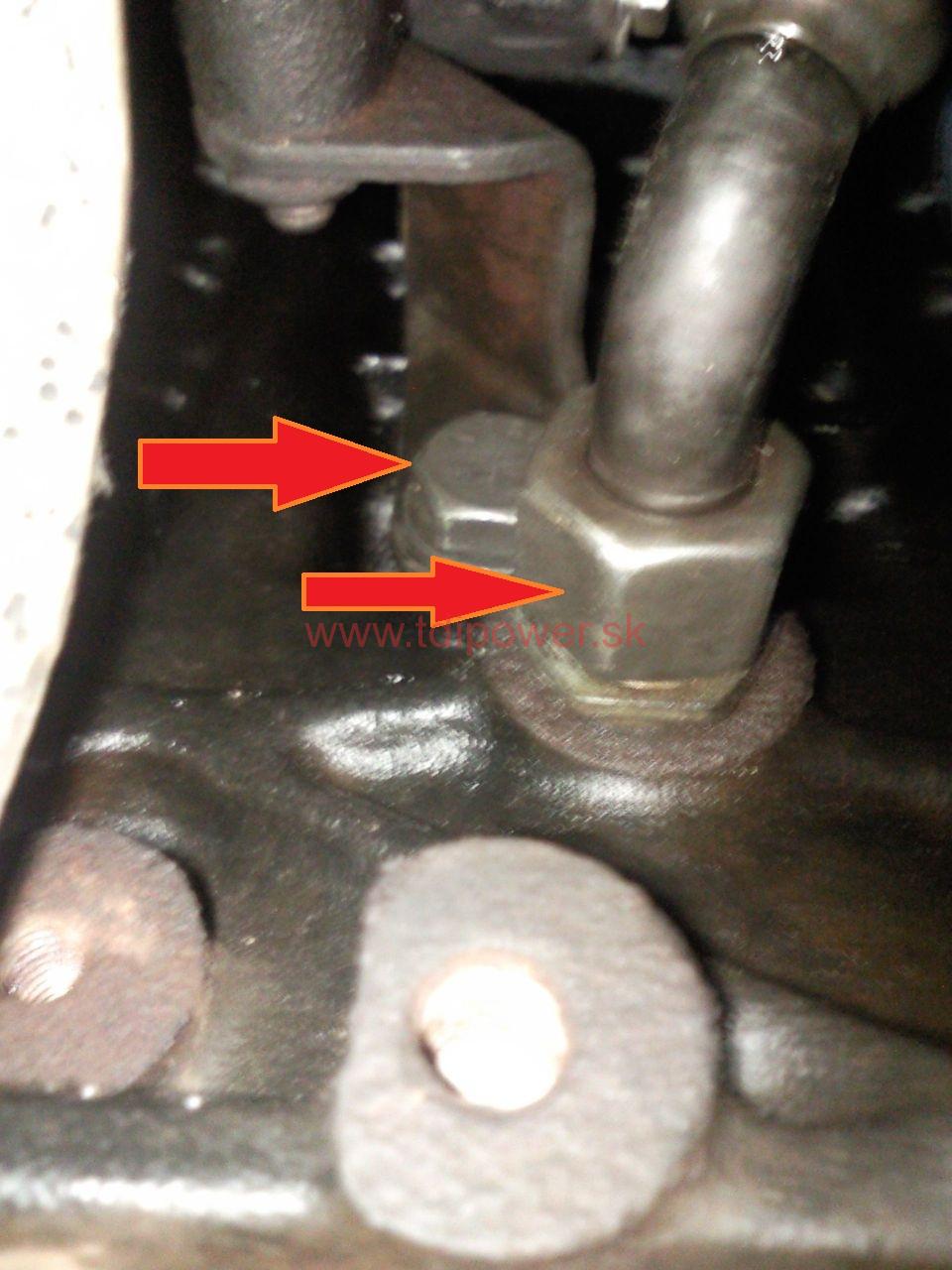

Zo spodu odkrútime prevlečnú maticu spätnej vetvy mazania turba – oleja je tam len trochu, odkrútime 17-ku skrutku držiacu spodok turba

cistenie turba 16

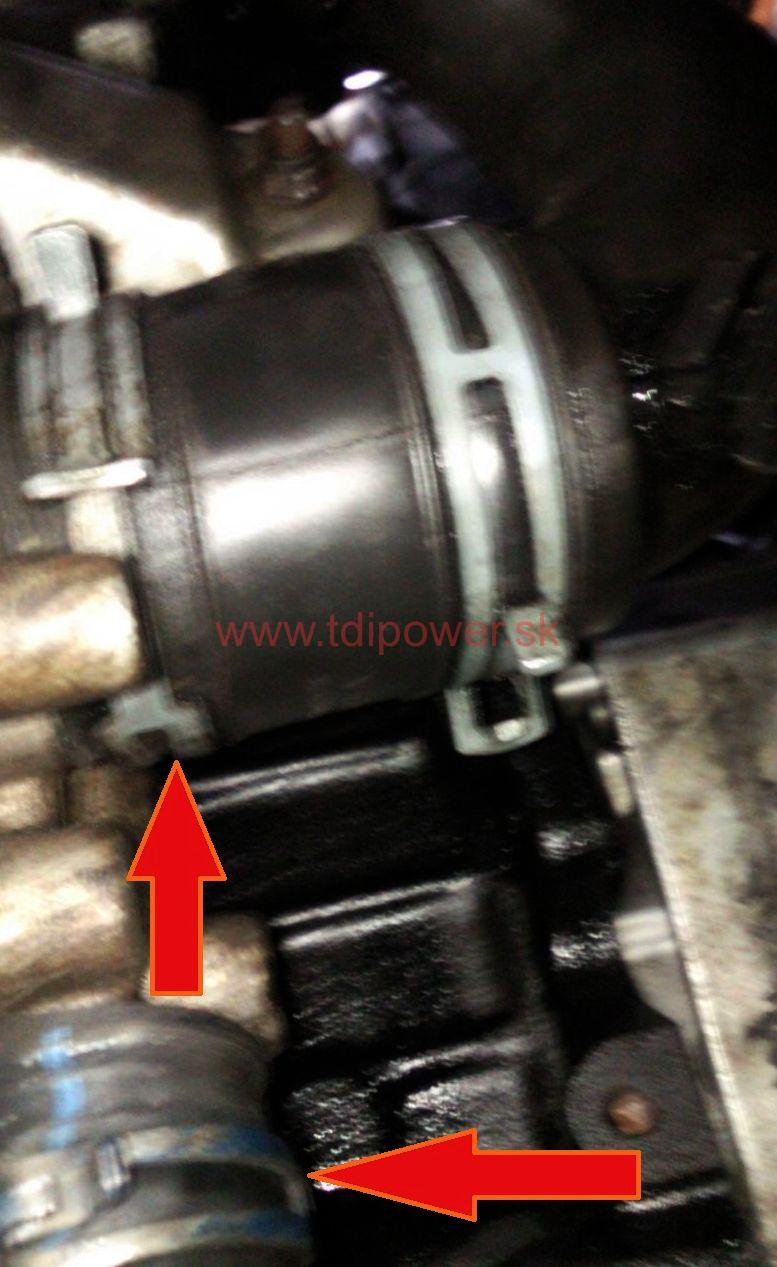

Zo spodu po stlaceni pruzných spojek odmontujeme prívod vzduchu do turba a výstup do inercooleru.

cistenie turba 17

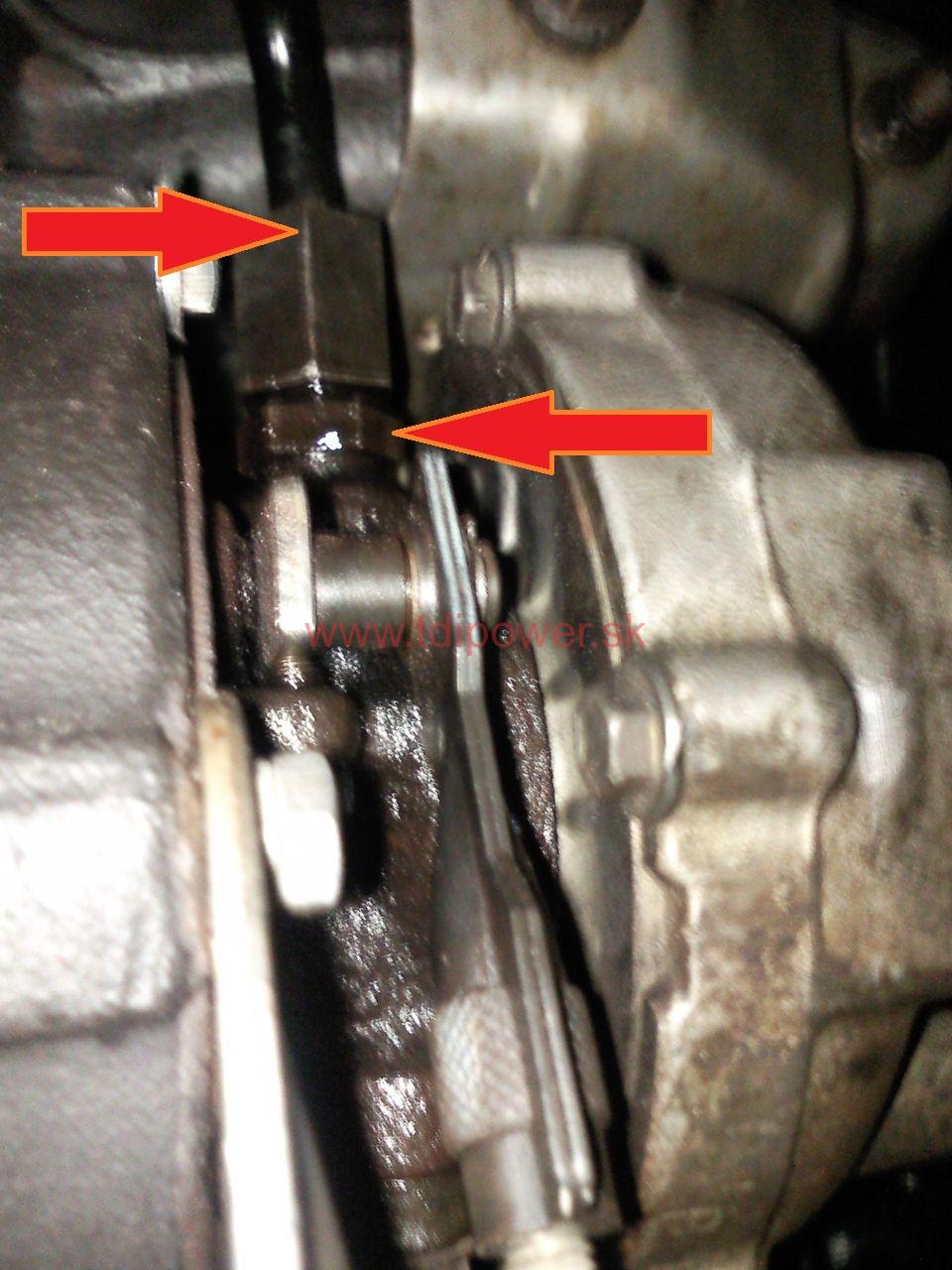

Po demontáži sacieho potrubia odkrútime prevlečnú maticu prívodného olejového potrubia pričom pridržujeme holender obrúsenou 17

cistenie turba 7

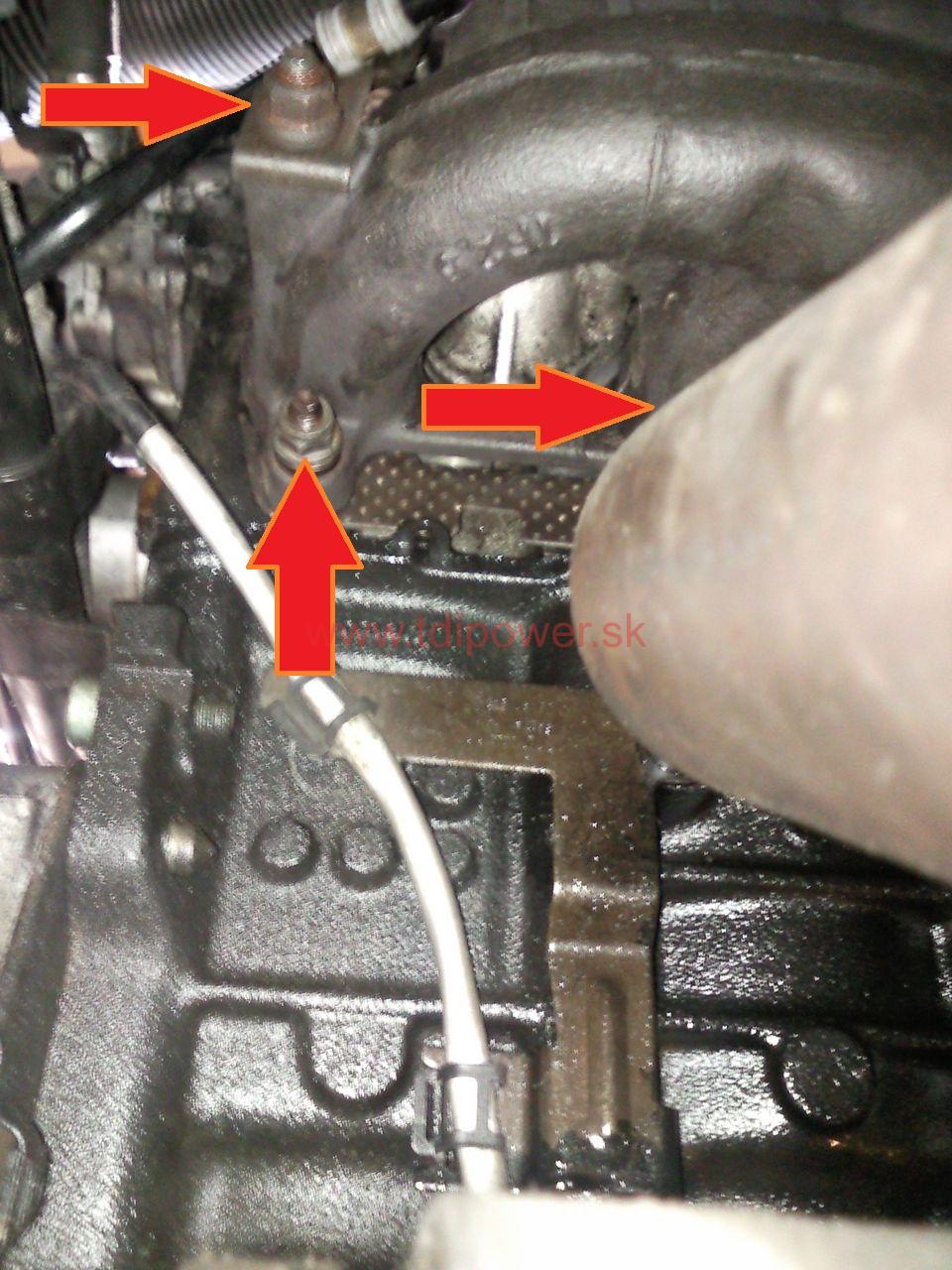

Posledná fáza je povolenie 8 matiek priemeru 12 na povolenie výfukovej časti turba od bloku motoru.

cistenie turba 6

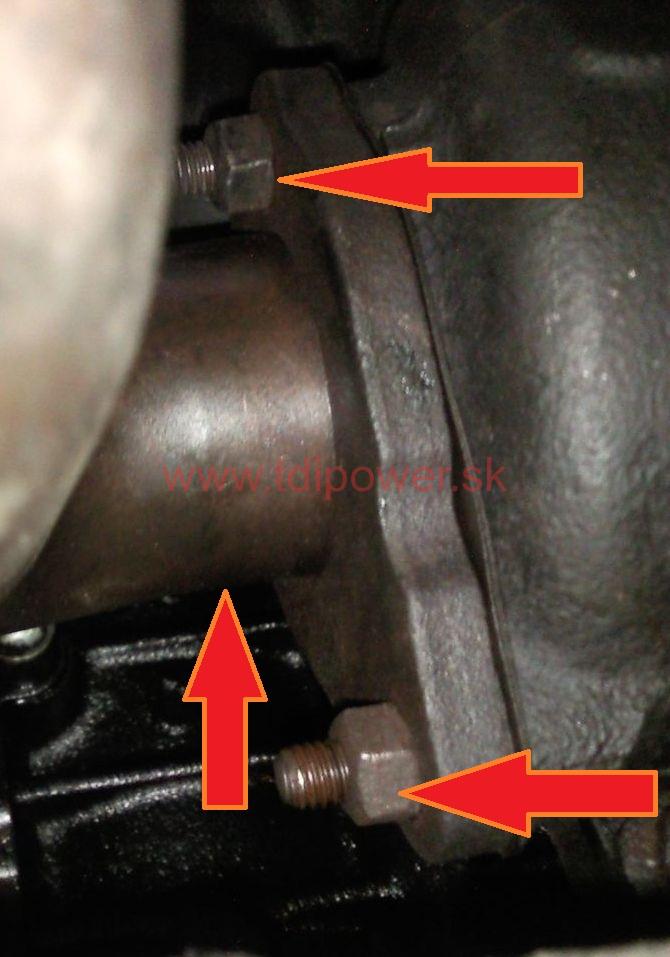

Od spodu odkrútime 3 matky výstupu do výfukového potrubia a odtiahneme smerom do ľava aby sme potom turbo mohli vybrať smerom do hora. Oddelenú časť priviažeme – nemala by veľmi prevísať

cistenie turba 15

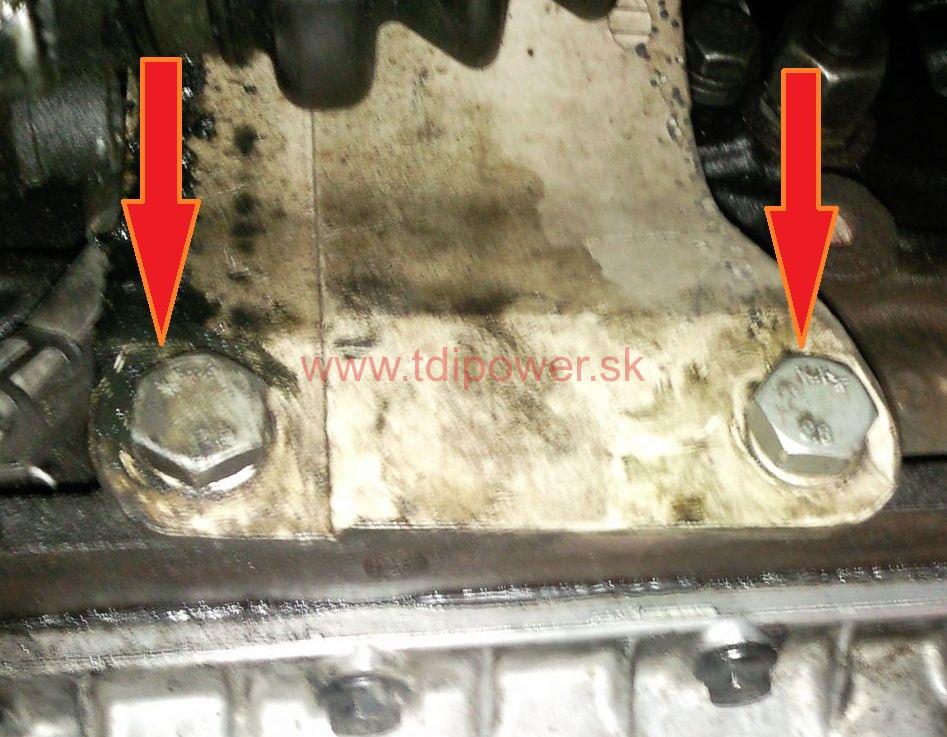

Zo spodu odskrutkujeme kryt 2 x 17 skrutky

cistenie turba 18

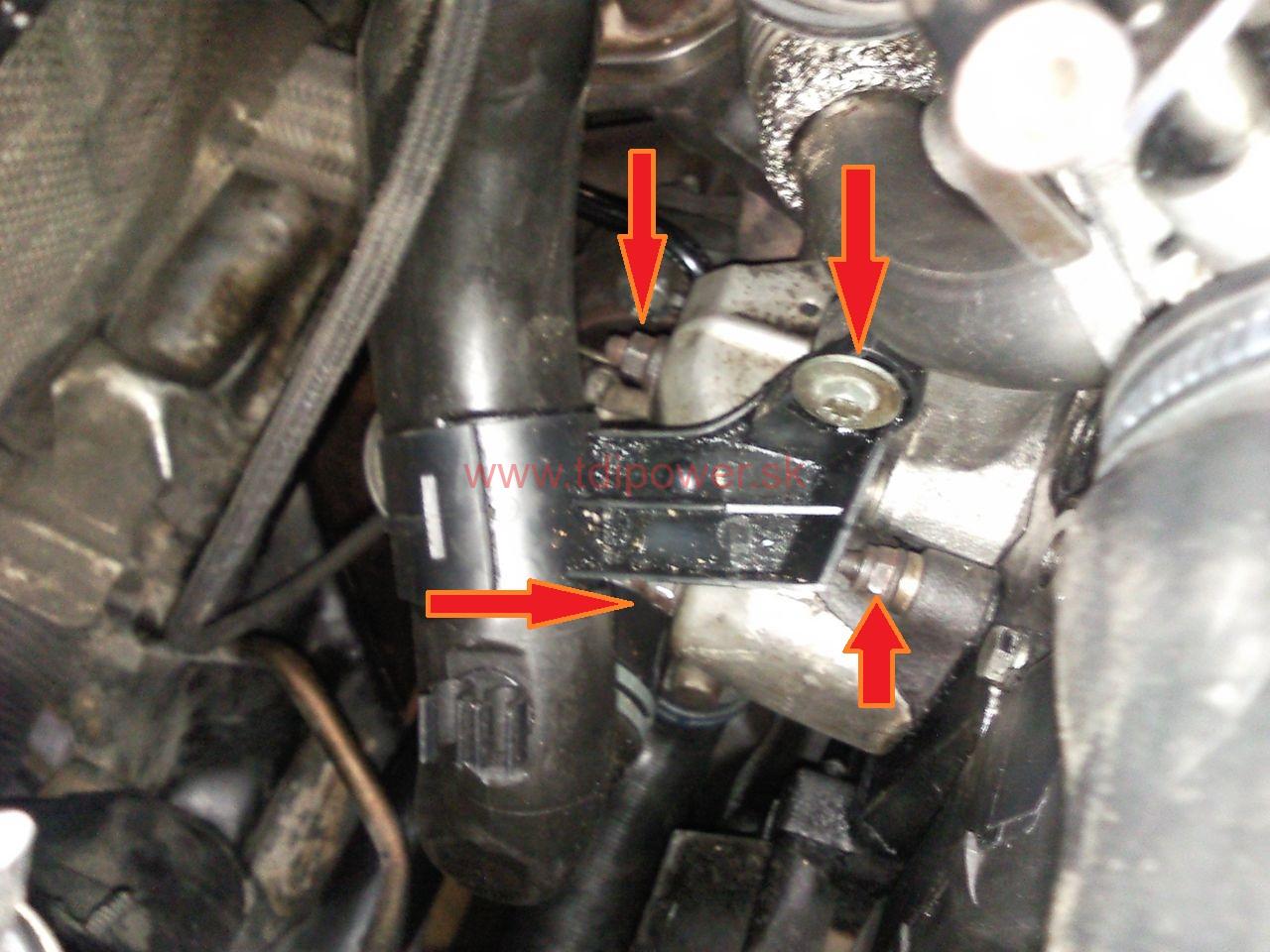

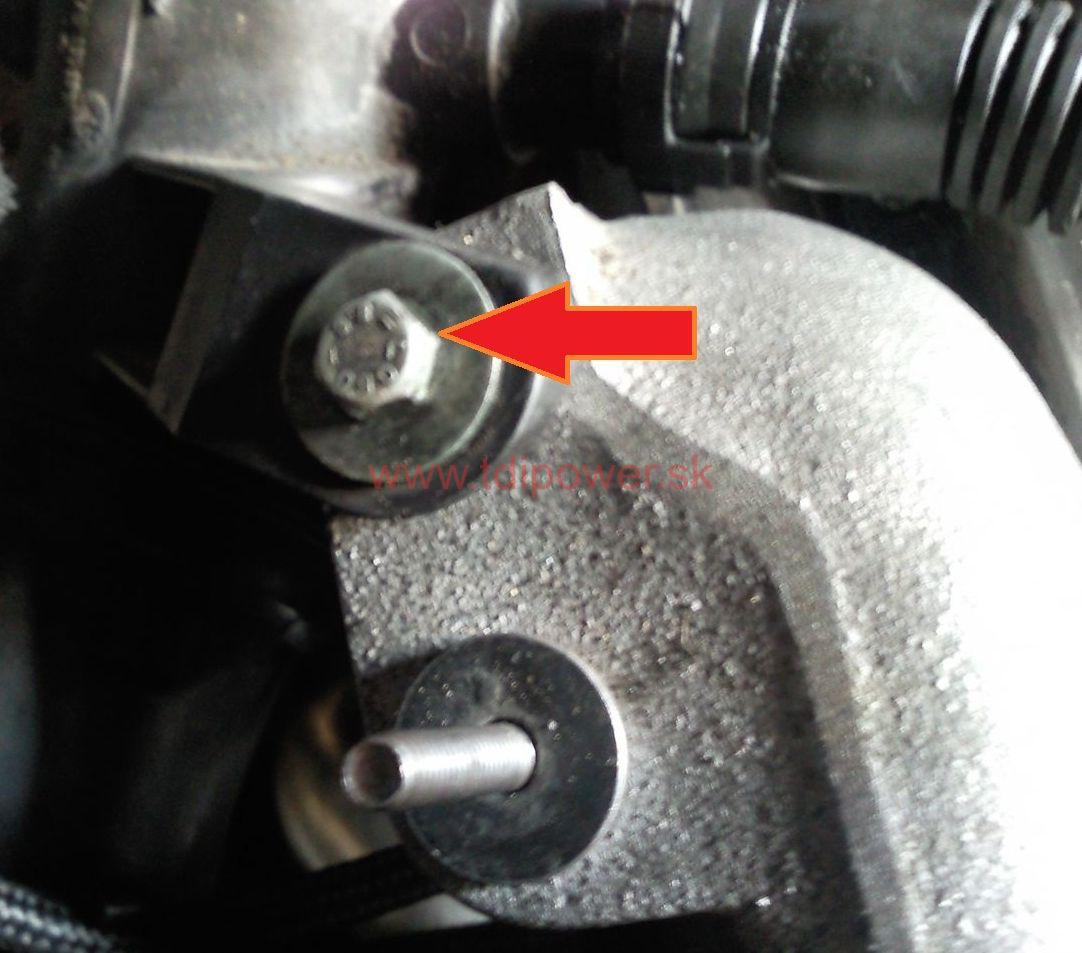

Držiak plastovej hadice, plechový kryt – 2 krát matka aby sme získali prístup k spodným skrutkám

cistenie turba 10



cistenie turba 11

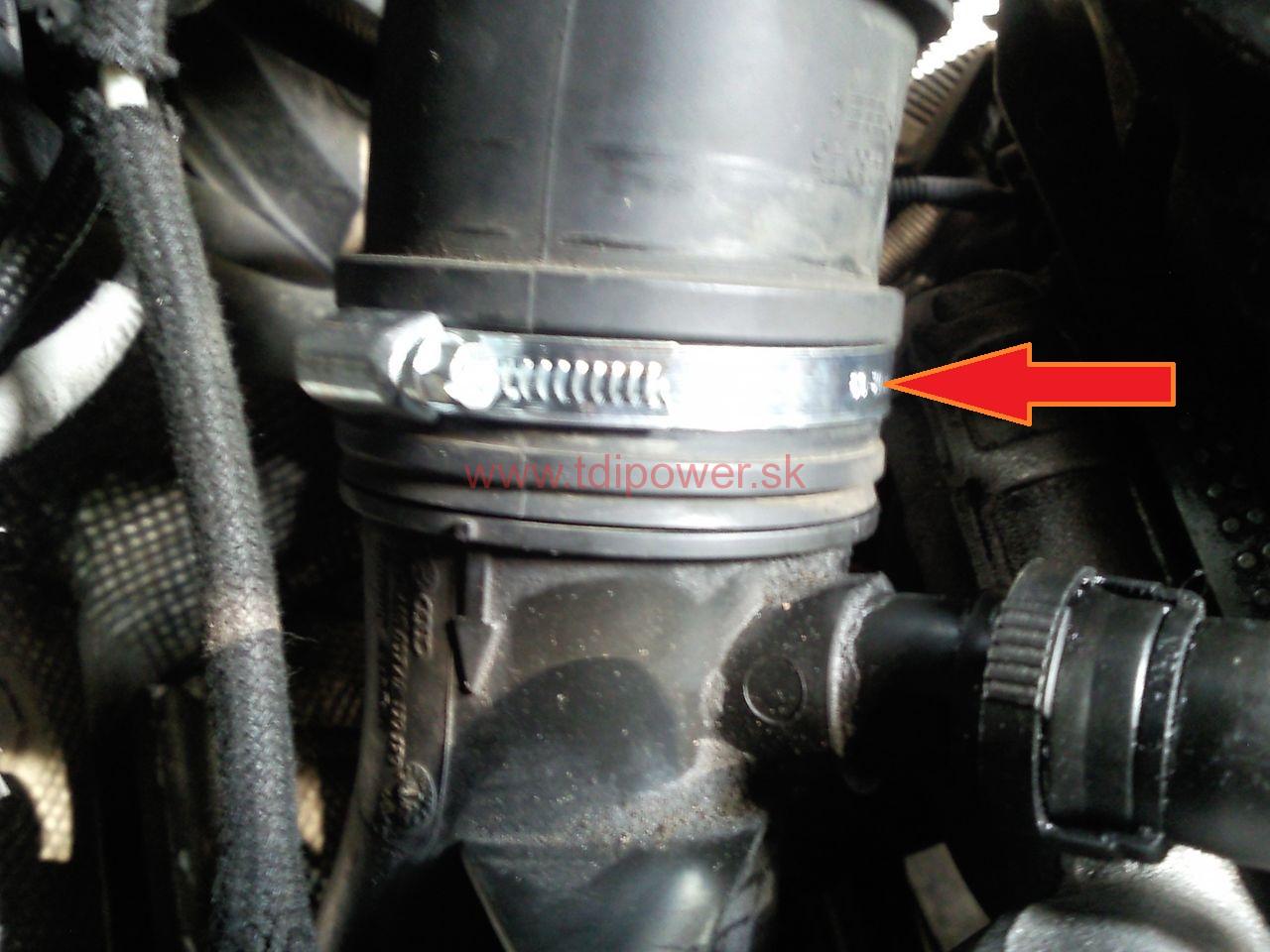

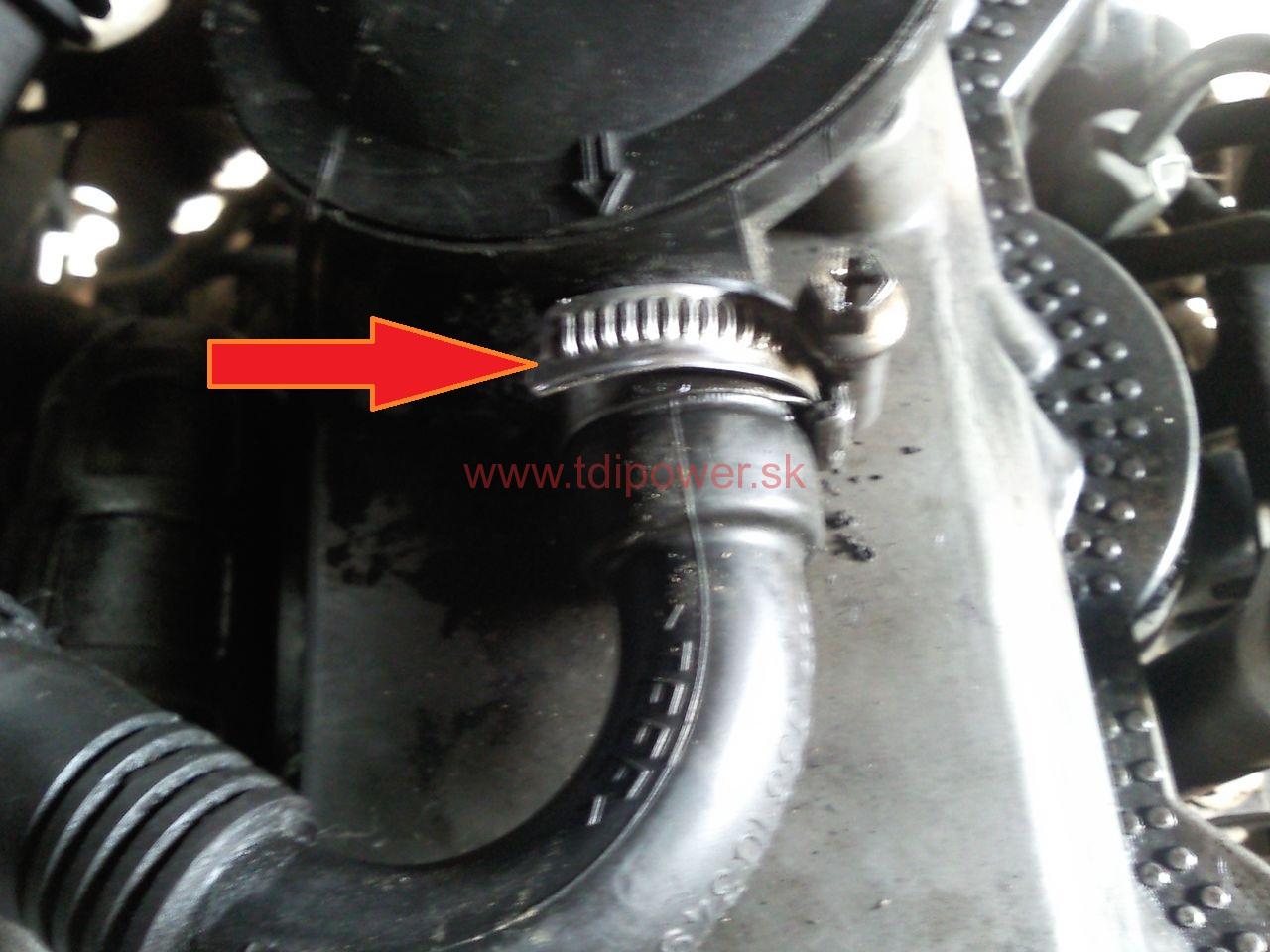

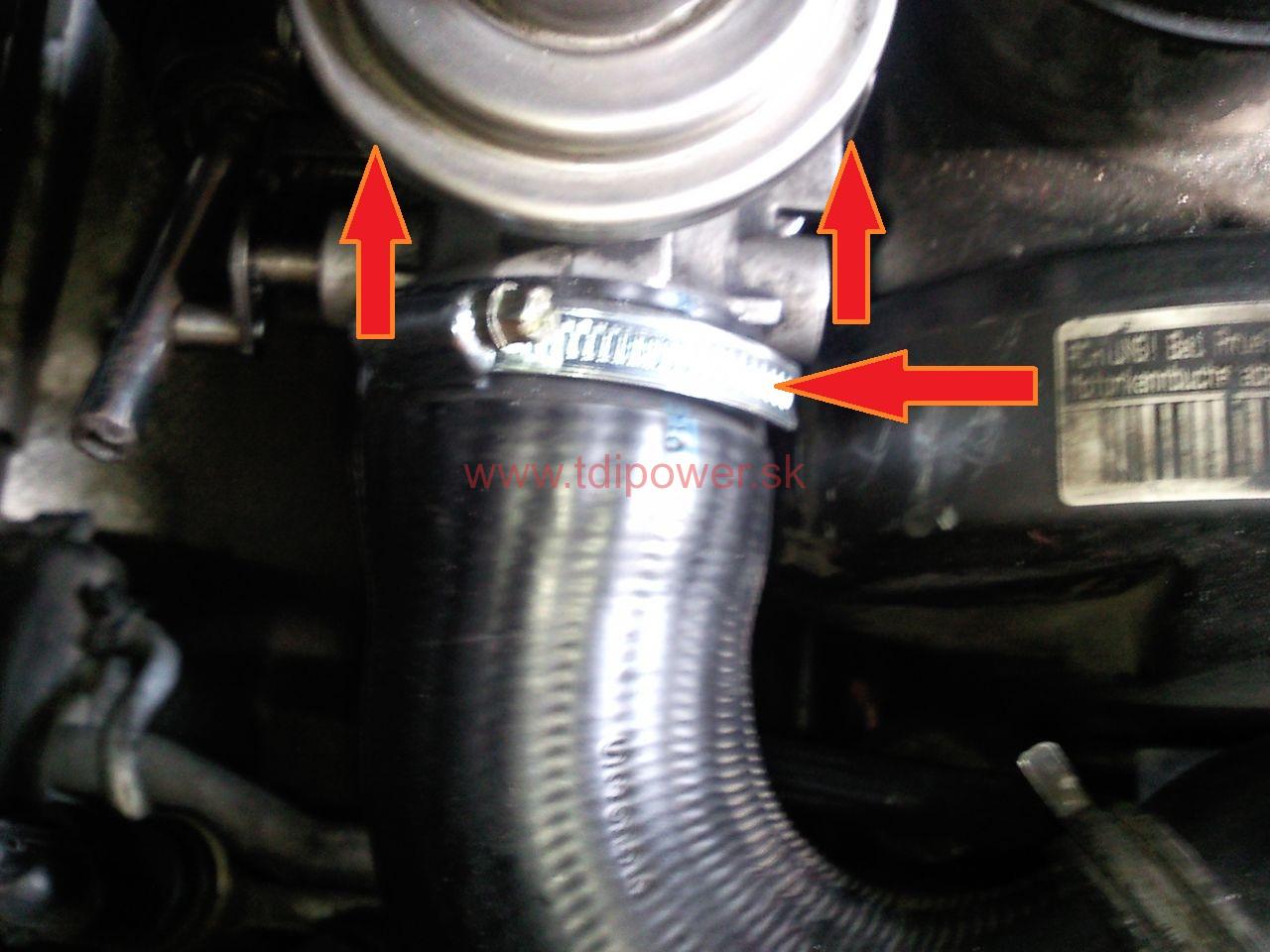

Z vrchu odmontujeme diely (držané pružnými sponami)

cistenie turba 14



cistenie turba 12



cistenie turba 13

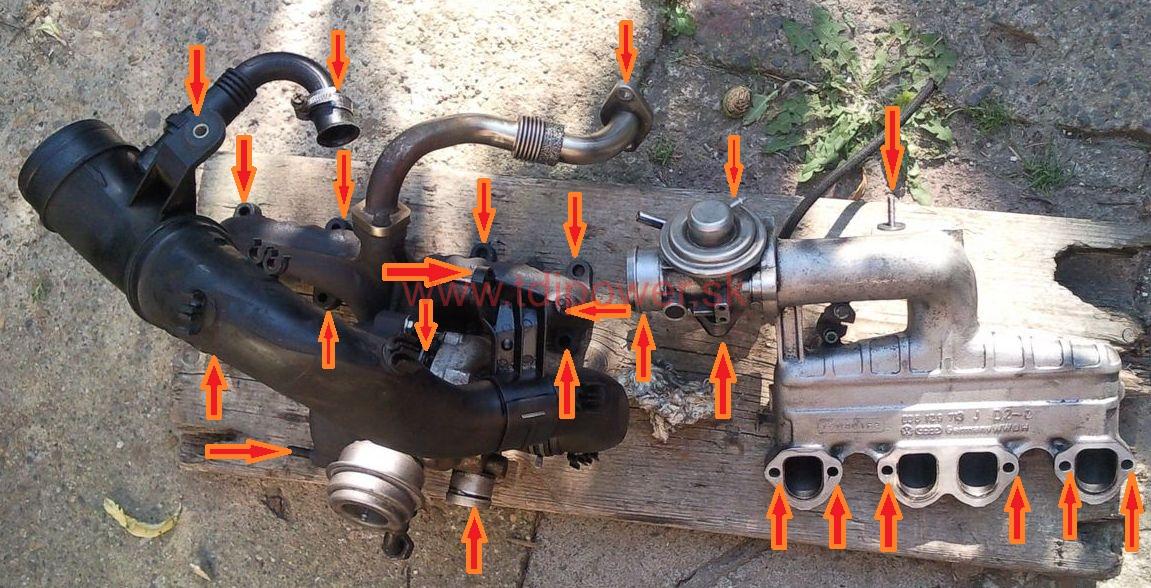

6 skrutiek sacieho potrubia

cistenie turba 8

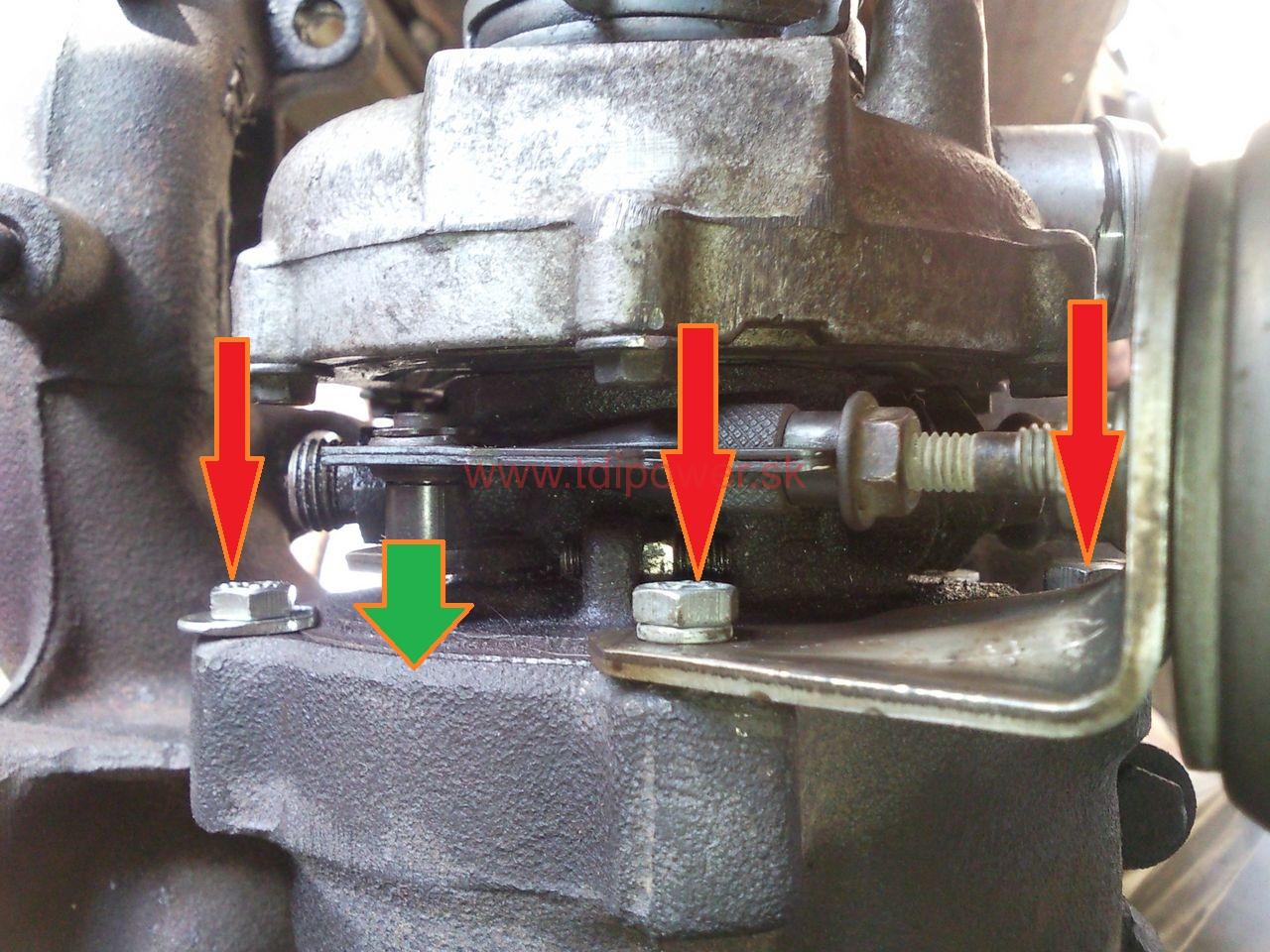

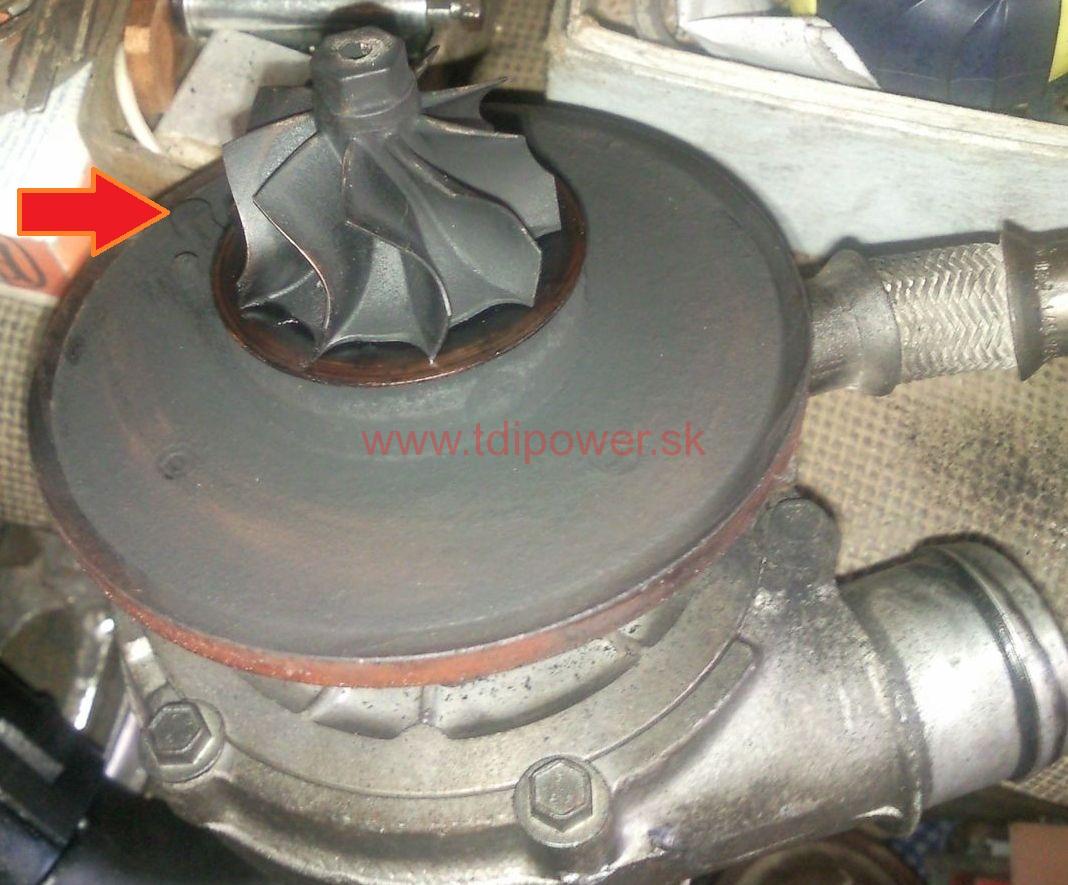

rozobratie turba = brute force metoda

cistenie turba 5

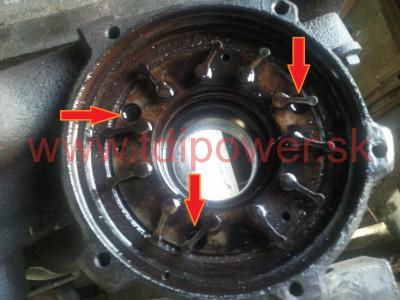

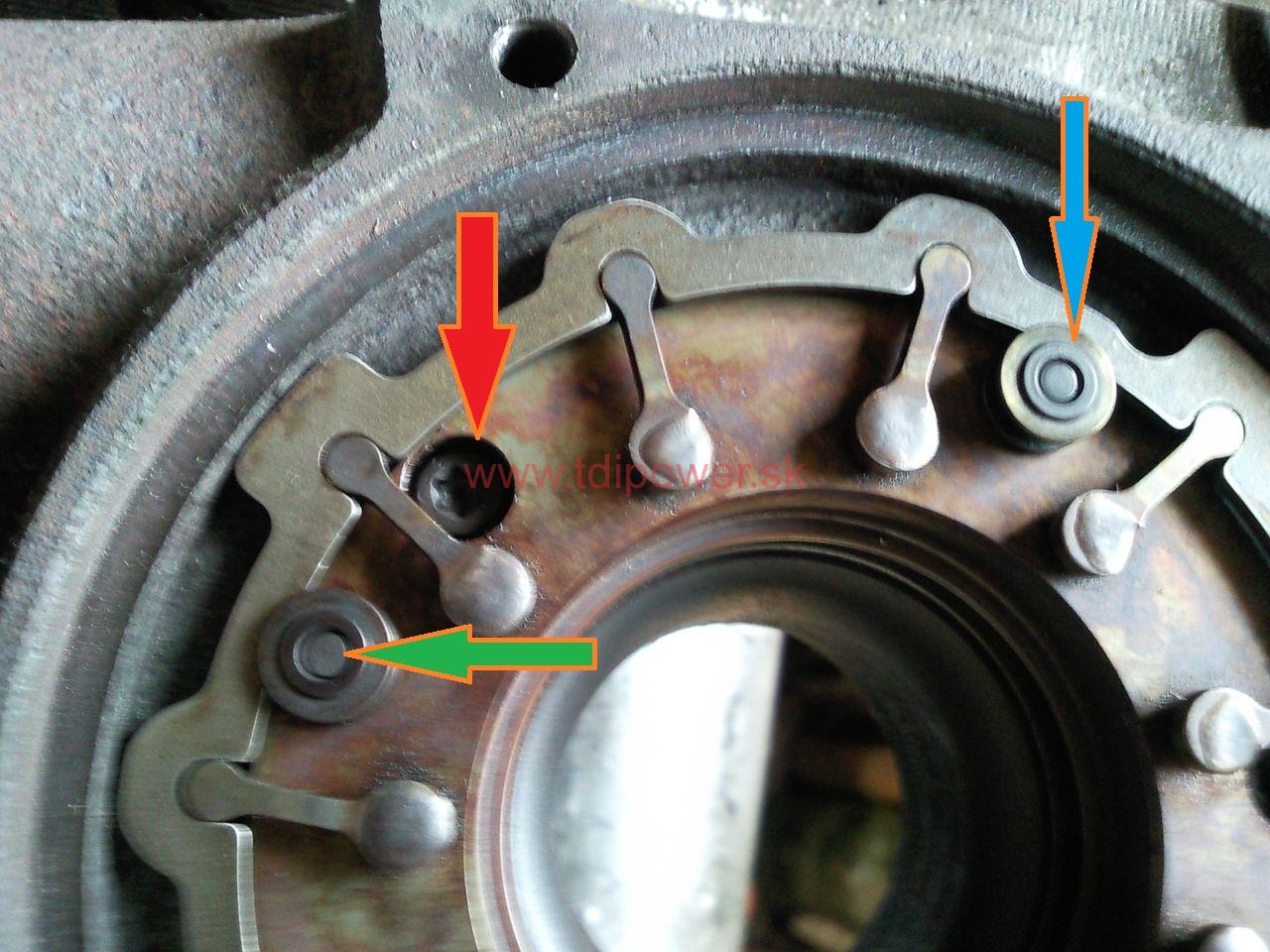

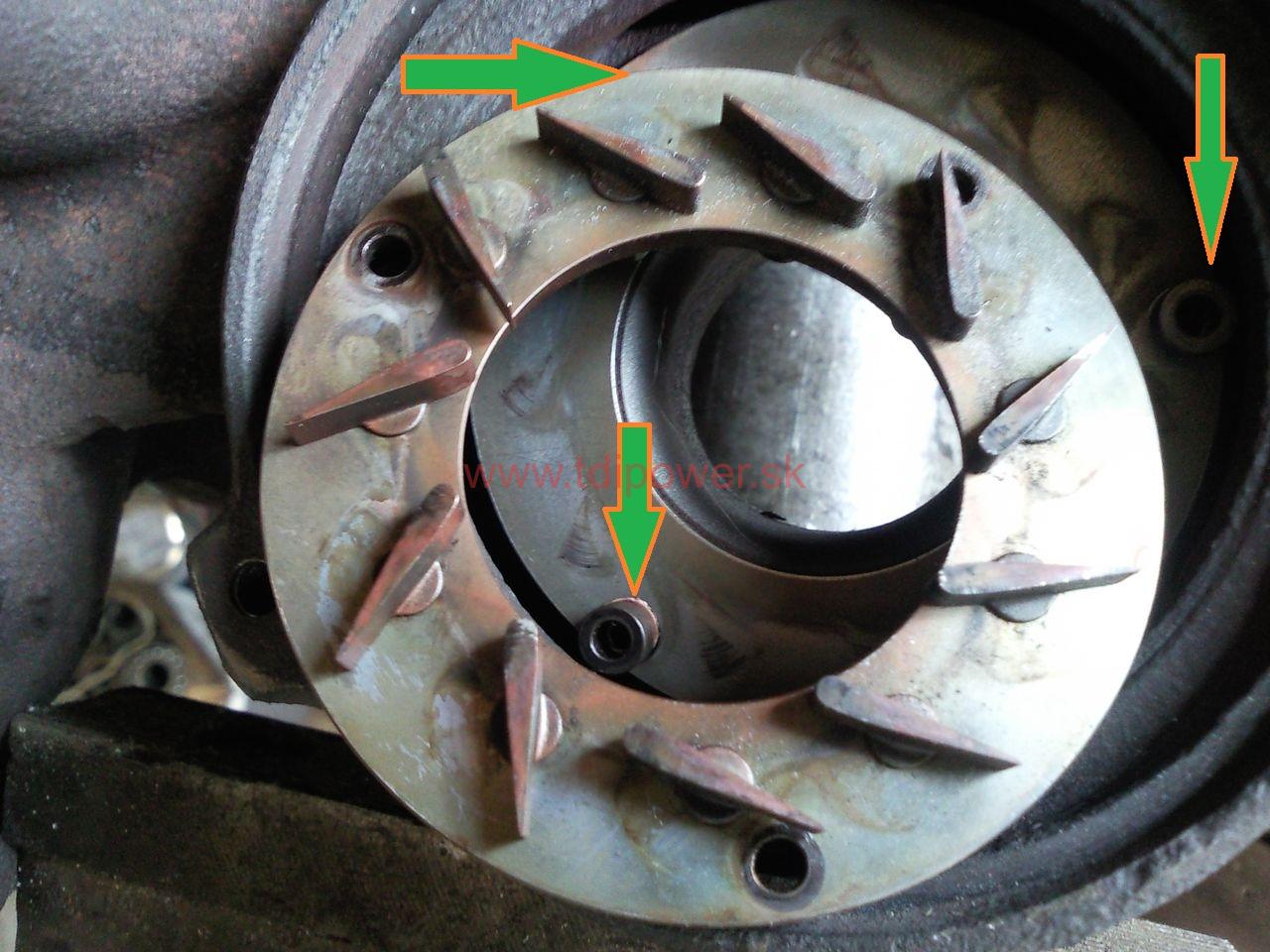

Zelenou šípkou sú naznačené kde sú umiestnené podložky 0,1mm na vypodloženie – vyrobené z výfukoveho tesnenia

cistenie turba



cistenie turba 2



cistenie turba 4



cistenie turba 3
